工业生产过程是流量测量与仪表应用的重要领域，流量与温度、压力和物位一起统称为过程控制中的四大参数，人们通过这些参数对生产过程进行监视与控制。流量测量研究物质单位时间内通过的量，质和量的互变规律是事物联系与发展的基本规律，数据及时反馈，满足生产需要。

    由于流量是一个动态量，测量仪表本身受到众多因素，如：管道、口径大小、形状（圆形、矩形）、边界条件、介质的物性（温度、压力、密度、粘度、脏污性、腐蚀性等）、流体的流动状态（紊流状态、速度分布等）以及安装条件与水平的影响。

    面对国内外十几类、上百个品种的流量仪表，如何根据流量、流态、安装要求与环境条件、经济性等因素合理选型，是应用好流量仪表的前提和基础。

    一般情况下，选用流量计，主要从以下五个方面进行选择：

    ① 流量计的性能要求；

    ② 流体特性；

    ③ 安装要求；

    ④ 环境条件；

    ⑤ 流量计的价格。

    拿流量计的性能要求来说，主要包括：测量流量（瞬时流量）还是总量（累积流量）；准确度要求；重复性；线性度；流量范围和范围度；压力损失；输出信号特性和流量计的响应时间等。

    其中，流量测量瞬时流量还是累积流量，要根据现场计量的需要进行选择。比如，对分输站管道石油化工管道进行连续配比生产或生产流程的过程控制等需要计量总量，间或辅以瞬时流量的观察。

    总而言之，选择流量计的原则首先是要深刻地了解各种流量计的结构原理和流体特性等方面的知识，同时还要根据现场的具体情况及考察周边的环境条件进行选择，当然了，经济因素也是其中之一。

    想必大家平时都见过很多不同类型的流量计，那么，也应该知道正确的安装方式对流量计来说同样重要。下面跟随小编来了解一下五款常用流量计的安装要点（备注：仅供参考，请根据实际情况咨询选型工程师）。

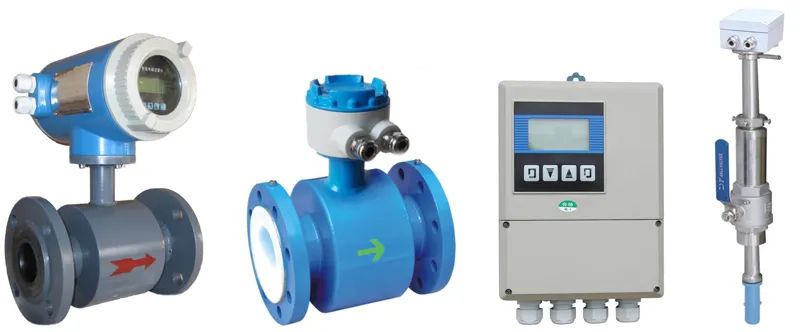

    第一、电磁流量计

    电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。

    安装要点

    A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；

    B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；

    C、传感器与管道连接时应保证满管运行，最好垂直安装；

    D、变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用；

    E、流量计传感器上游也应该有一定的直管段，一般在5D~10D。

    安装详解如下：

    如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

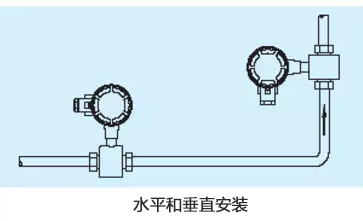

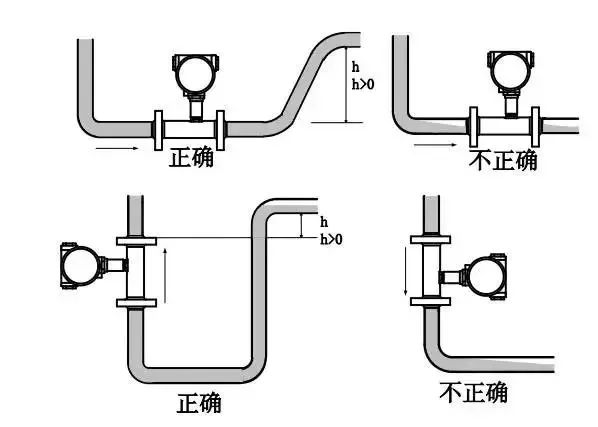

    流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

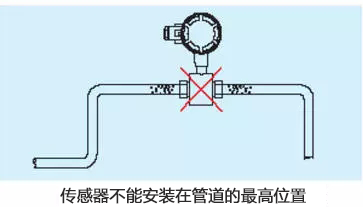

    传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

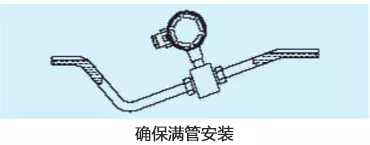

    确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

    如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

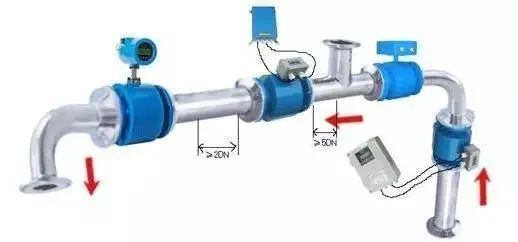

    电磁流量计的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。

    电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。

    传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。

    第二、超声波流量计

    超声波流量计也是比较常见的流量计，它的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。

    安装要点

    1、选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段或水平管段。

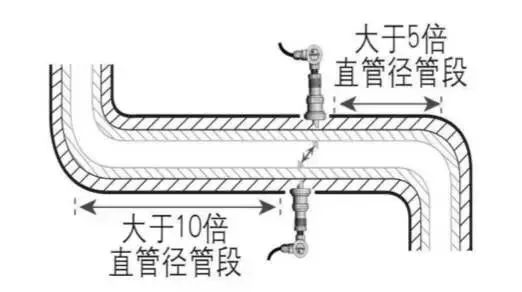

    2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。

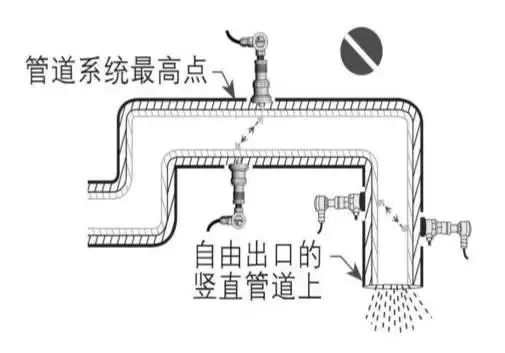

    3、避免安装在管道系统的最高点或带有自由出口的竖直管道上。

    4、对于开口或半满管的管道，流量计应安装在U型管段处。

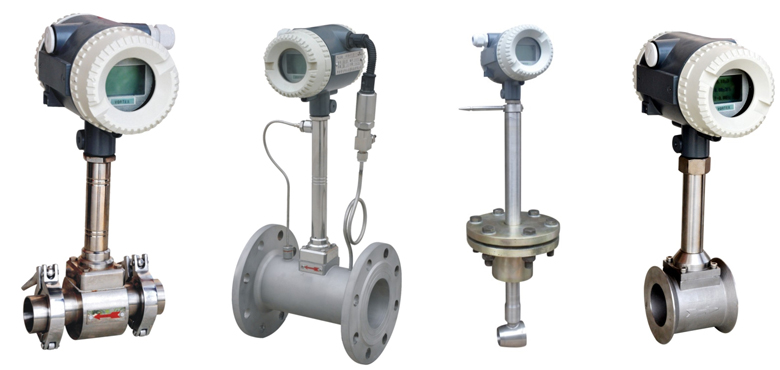

    第三、涡街流量计

    涡街流量计主要安装要求是对于直管段的要求及管道振动要求，涡街流量传感器的上游侧和下游侧应有较长的直管段；管道不能有振动，如有振动，则需对流量计两侧加固定装置。

    安装要点

    对于涡街流量计来说，测量气体流量时，若被测气体含有少量的液体，流量计应安装在管线的较高处。

    测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。

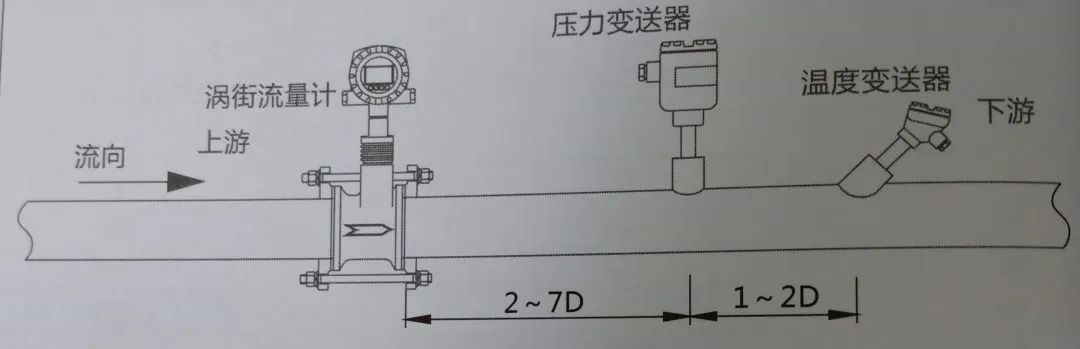

    需要测压时,须将测压孔设置在流量计下游2~7D的地方。需要测温时,将温度传感器设置在离测压点下游的1~2D之间处。

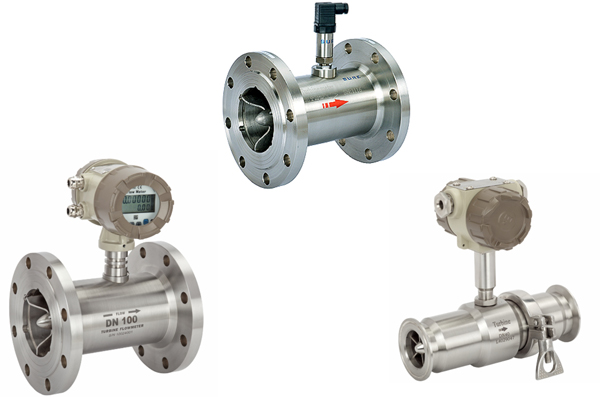

    第四、涡轮流量计

    安装要点

    涡轮流量计可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。

    安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。安装时必须使管道内流体满管，才能保证测量精准。

    流量计上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。

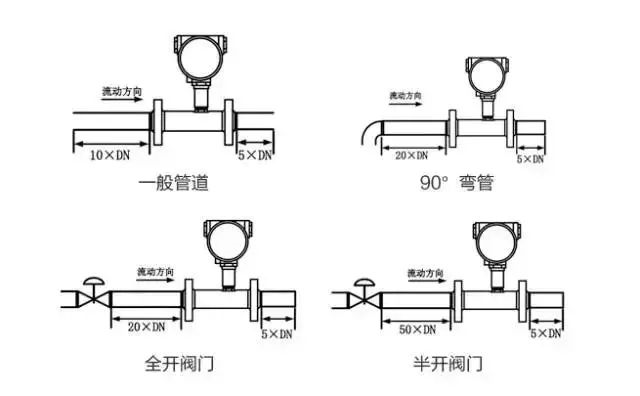

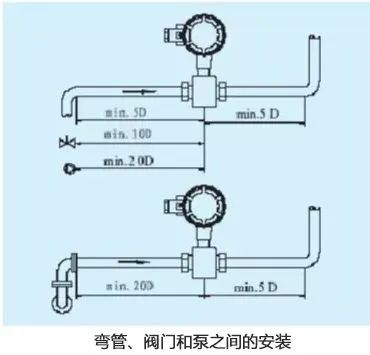

    传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。不同情况下的直管段要求如下图。

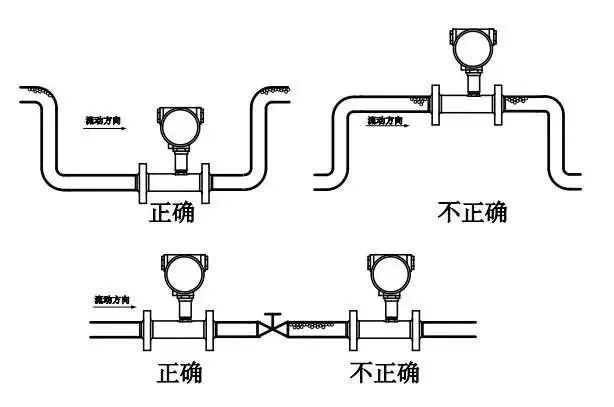

    同时在安装时应避免管道内产生气泡，否则会影响测量的精度。

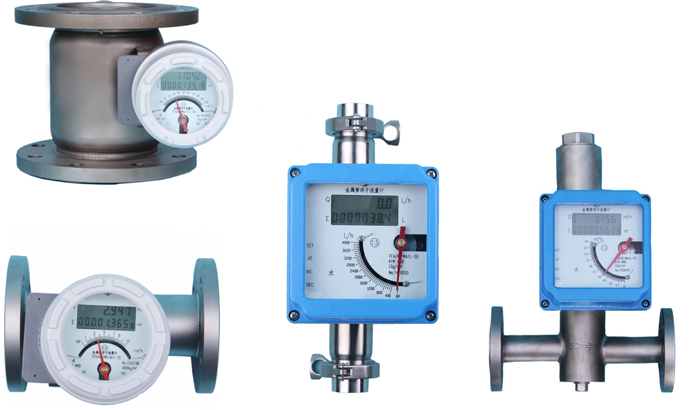

    第五、金属管转子流量计

    安装要点

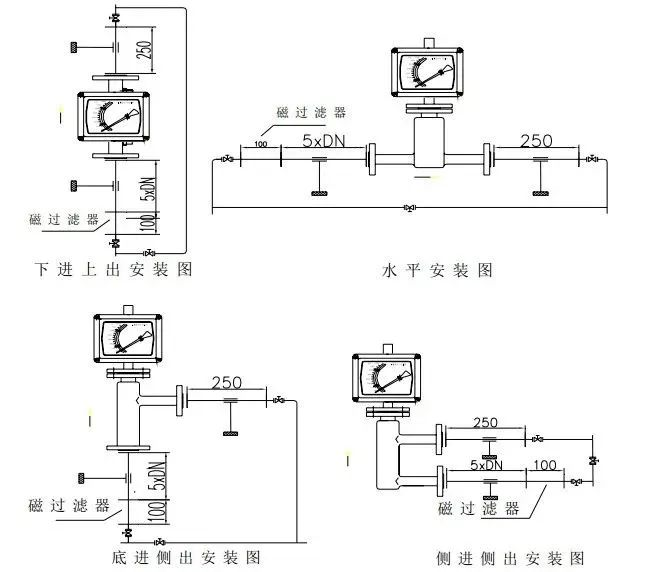

    1、仪表安装方向

    绝大部分转子流量计必须垂直安装在无振动的管道上，不应有明显的倾斜，流体自下而上流过仪表。

    2、用于污脏流体的安装

    应在仪表上游装过滤器。带有磁性耦合的金属管转子流量计用于可能含磁铁性杂质流体时，应在仪表前装磁过滤器。要保持浮子和锥管的清洁，特别是小口径仪表，浮子洁净程度明显影响测量值。

    3、转子流量计扩大范围度的安装

    如果测量要求的流量范围度宽，范围度超过10时，可以在一台仪表内放两只不同形状和重量的浮子，小流量时取轻浮子读数，浮子到顶部后取重浮子读数，范围度可扩大到50-100。

    4、转子流量计要排尽液体用仪表内气体

    进出口不在直线的角型金属转子流量计，用于液体时注意外传浮子位移的引申套管内是否残留空气，必须排尽；若液体含有微小气泡流动时极易积聚在套管内，更应定时排气。这点对小口径仪表更为重要，否则影响流量示值明显。

    工业生产过程中，测量流量是对生产过程的了解，是有效调节生产过程的控制的重要参数。流量测量数据可以对生产过程的控制及生产成本和效益的核算提供准确信息，提高企业经营和管理水平。
